대입자 단결정 다이아몬드는 연삭 가공 분야에서 이중적인 역할을 수행합니다. 즉, 가공 대상(반도체 기판, 광학 윈도우 등 최종 제품으로서 원자 수준의 정밀도로 연삭되어야 함)이자, 다른 물체를 가공하는 도구(연삭 휠 드레서, 절삭 공구 및 연마재로 사용되어 다른 경질·취성 재료를 연삭함)이기도 합니다. 이 두 가지 측면이 함께 대형 입자 단결정 다이아몬드의 연삭 분야에서의 완전한 응용 양상을 구성합니다.
1. 연삭 휠 정정 도구로서: 연삭 정밀도의 ‘기준’
연삭 휠은 연삭 과정에서 점차 무뎌지고 막히게 되므로, 기하학적 정밀도와 절삭 능력을 회복하기 위해 정기적으로 정정해야 합니다. 단결정 다이아몬드 정정기는 정밀 연삭에서 가장 널리 사용되는 정정 도구입니다.
대입자 단결정 다이아몬드 드레싱 펜은 일반적으로 고순도 CVD 단결정 다이아몬드를 원료로 사용하며, 다이아몬드 폭은 최대 3mm에 달하고, 선단은 30°에서 120°의 원뿔형, 사각 피라미드형 또는 성형 드레싱 날로 연마되어 CNC 연삭기의 연삭 휠에 있는 각종 곡면, 경사면, 단면 및 홈의 정밀 성형 드레싱에 사용됩니다. 도끼형 성형 수정을 예로 들면, 60° 각도와 R0.2 원호를 가진 단결정 다이아몬드 절삭날을 채택하여, 수정 후 가공 공작물의 표면 거칠기를 Ra0.2 이내로 제어할 수 있습니다. 이러한 수정기는 다광장영(大光长荣), 오카모토(冈本) 등 브랜드의 CNC 성형 연삭기 및 정밀 평면 연삭기에 적합하며, 주로 세라믹 결합제 및 수지 결합제 연삭 휠을 수정하는 데 사용됩니다.
초정밀 성형 연삭 분야에서 다이아몬드 정정 롤러 역시 단결정 다이아몬드 연마 입자를 핵심 기능 소재로 사용합니다. 롤러의 정정 정밀도와 수명은 부품 가공 품질과 양산 효율에 직접적인 영향을 미치며, 의료 기기 및 정밀 노즐·펌프의 아미크론급 성형 연삭과 같은 고급 응용 분야에 사용됩니다.
2. 연마재로서의 역할: 경질·취성 재료 연삭의 ‘이빨’

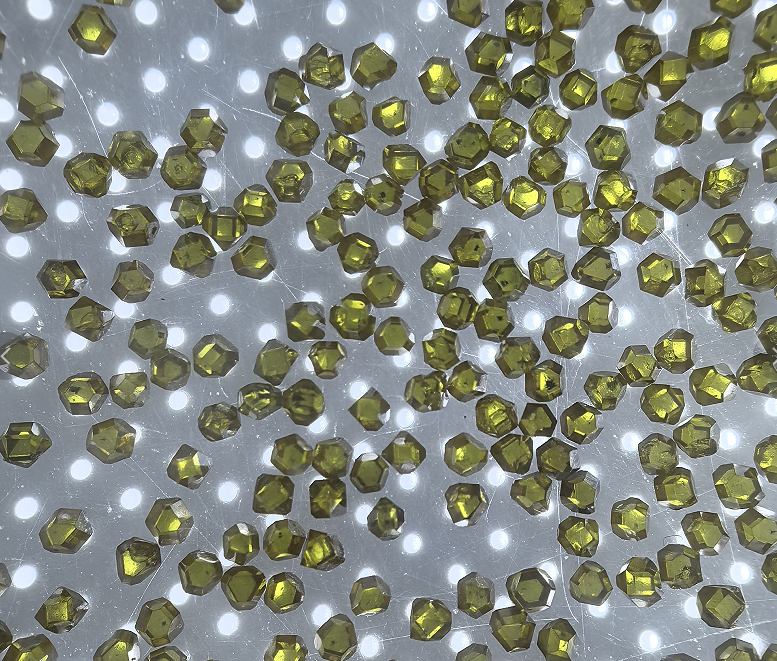

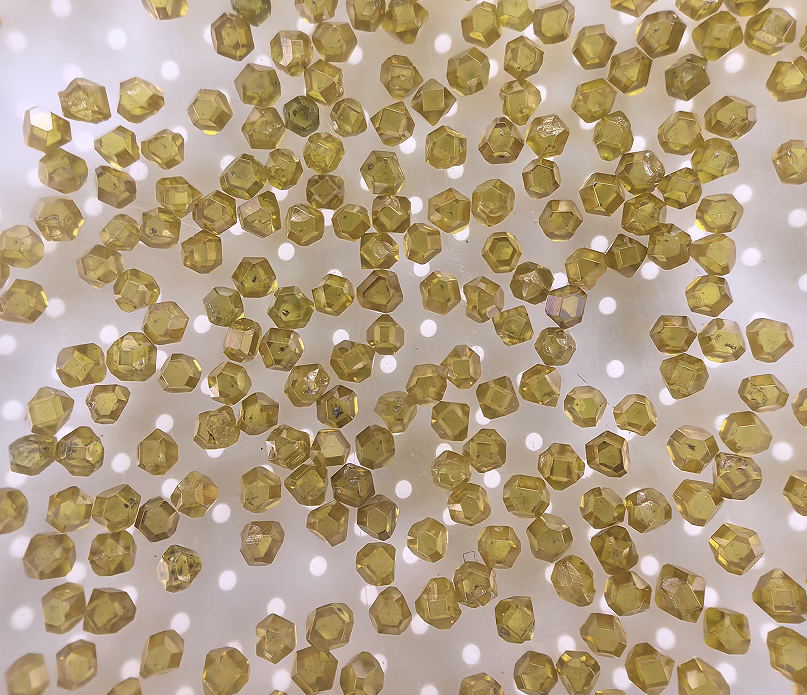

단결정 다이아몬드 미세 분말은 결정형이 완벽하고 모서리가 날카로우며 경도가 높고 내마모성이 뛰어난 특징을 바탕으로, 경질·취성 재료 연삭의 핵심 소모품입니다.
반도체 및 광전자 재료 가공에서 단결정 다이아몬드 미세 분말은 주로 실리콘 카바이드 및 사파이어 기판의 두께 감소용 거친 연마, 광학 유리 및 석영 재료의 정밀 연마, 그리고 초경합금 및 세라믹 기판의 평탄화 가공에 사용됩니다. 이러한 재료는 일반적으로 높은 경도와 높은 취성을 가지고 있어 일반 연마재로는 가공하기 어렵지만, 단결정 다이아몬드 연마재의 날카로운 절삭날은 제거 효율을 보장하는 동시에 표면 손상을 제어할 수 있습니다.
실제 연삭 공정에서 다이아몬드 연마재의 입도 선택은 공작물 재료 및 가공 단계에 맞춰야 합니다. 예를 들어 단결정 실리콘을 연삭할 때는 수지 결합제 다이아몬드 연삭 휠을 사용할 수 있으며, 연마재 입도 코드 M6/12는 거친 연삭에, M2/4는 정밀 연삭에 사용되어 서로 다른 입도의 조합을 통해 재료 제거부터 표면 광택도에 이르기까지 단계적인 제어를 실현합니다. 브레이징 다이아몬드 연삭 휠은 연마 입자의 노출 높이가 높고, 결합 강도가 크며, 연삭 비율이 높다는 장점을 바탕으로 가공이 어려운 재료의 고효율 연삭에서 뛰어난 성능을 발휘합니다.
3. 공구 재료로서: 초정밀 절삭의 ‘절삭날’
단결정 다이아몬드 공구의 절삭날은 원자 간격 수준까지 연마될 수 있으며, 날 끝 반경은 약 3~5Å(0.3~0.5nm)로, 이는 다른 공구 재료로는 도달할 수 없는 정밀도의 한계입니다.
이러한 공구의 제조 자체는 정밀한 연삭 공정의 하나이다. 단결정 다이아몬드 선반 날의 제조 공정은 재료 선정, 배향, 절단, 블랭크 가공, 클램핑, 거친 연삭, 정밀 연삭 및 검사로 구성되며, 그중 연삭 단계가 공구의 최종 품질을 직접 결정한다. 고정밀 단결정 다이아몬드 선반 날은 광학 기능 소재의 복잡한 형상을 가진 표면을 초정밀 절삭하는 데 사용되며, 국방 및 광전자 분야에서 광학 비구면 및 자유 곡면 소자에 대한 수요가 지속적으로 증가함에 따라 고정밀 다이아몬드 선반 날에 대한 수요도 함께 증가하고 있다.
구체적인 응용 분야에서는 단결정 다이아몬드 공구가 광디스크 픽업 렌즈, 스마트폰 카메라 렌즈 등 수지 렌즈의 사출 성형 금형, 액정 패널 광학 프리즘 금형 및 레이저 반사경과 같은 광학 부품의 초정밀 가공에 널리 사용됩니다. FPD용 광학 박막 및 광학 소자 정밀 금형의 가공 역시 단결정 다이아몬드 미세 공구에 의존하며, 이를 통해 공작물에 마이크로미터급 정밀도의 홈 모양 패턴을 형성할 수 있습니다.
