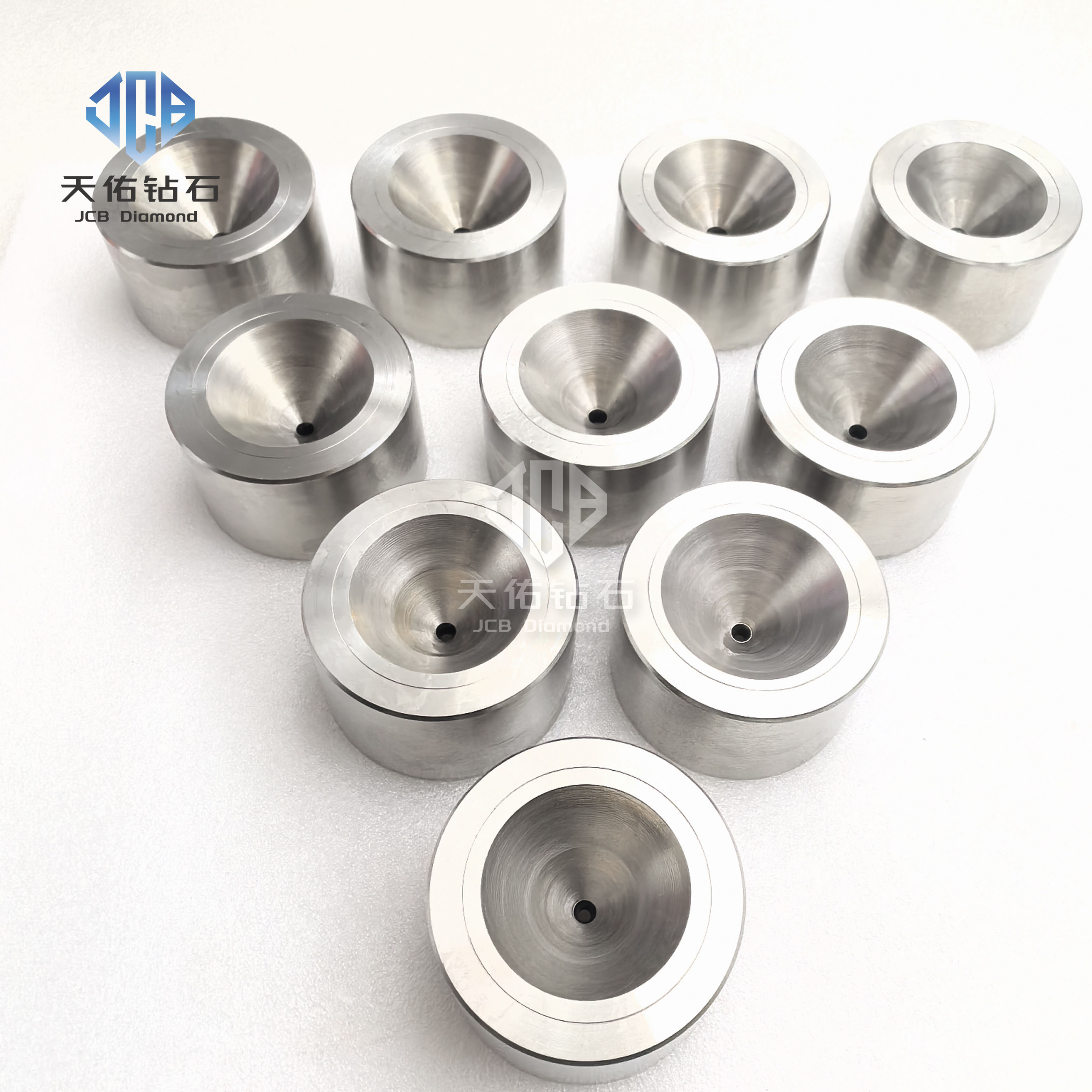

금속 와이어의 직경 공차를 마이크로미터 수준으로 안정적으로 유지할 수 있는지 여부는 대개 인발 설비에 달려 있는 것이 아니라, 와이어가 통과하는 그 하나의 다이에 달려 있습니다. 다결정 다이아몬드(PCD) 인발 다이가 이 분야에서 대체되기 어려운 근본적인 이유는, 그 재료 구조와 제조 공정이 정밀도와 수명에 대한 최저 기준을 함께 설정하고 있기 때문입니다. PCD 인발 다이를 이해하려면 “재료가 어떻게 성장하는지, 다이 구멍이 어떻게 성형되는지, 와이어가 어떻게 이점을 얻는지”라는 일련의 과정을 따라 살펴봐야 한다.
다이아몬드 미세 분말에서 금형 코어까지: 소결은 시작일 뿐, 끝이 아니다

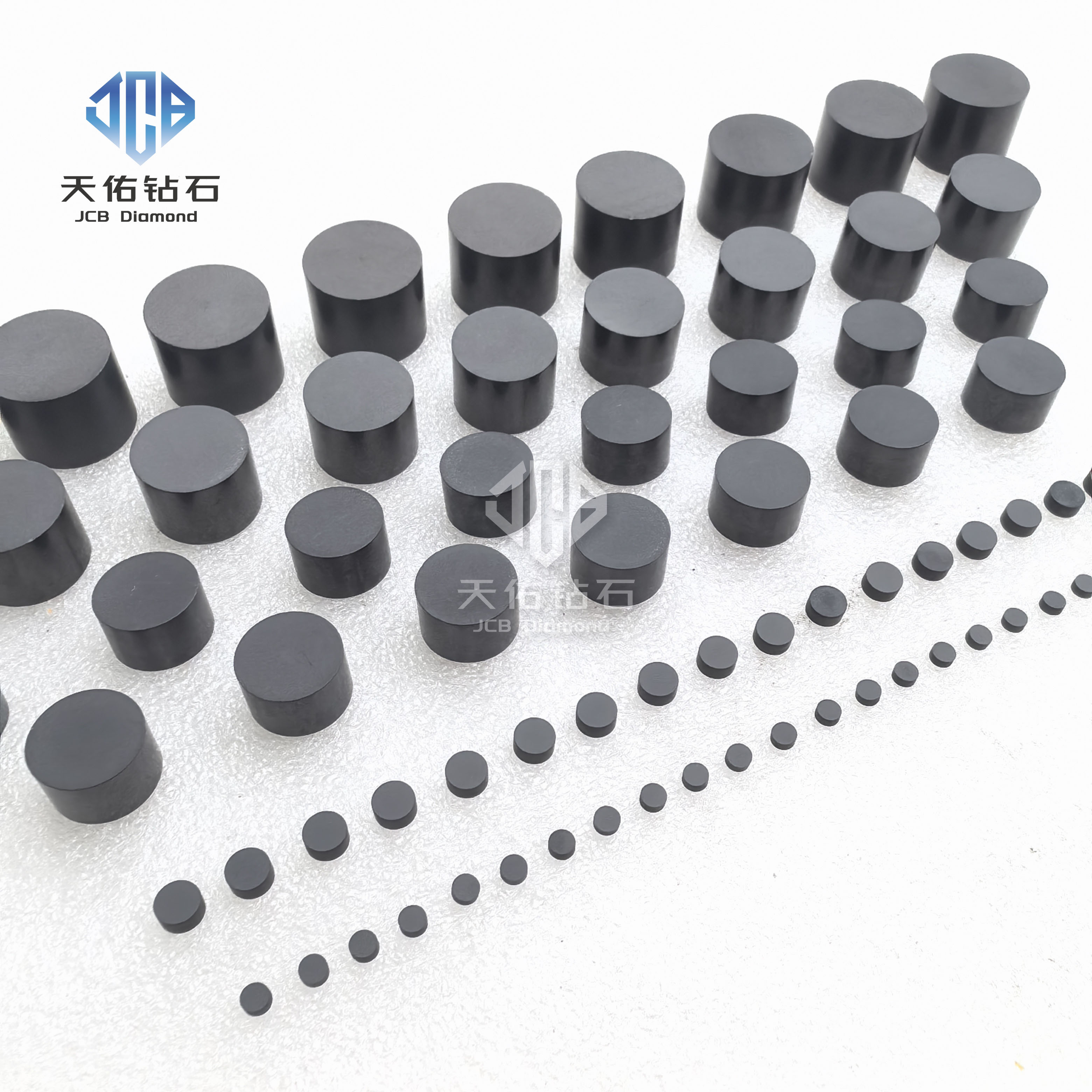

PCD 금형 코어의 시작은 엄선된 합성 다이아몬드 미세 분말이다. 이 미세 분말을 코발트, 실리콘 등의 결합제와 혼합한 후 고온·고압 조건에서 소결하면, 다이아몬드 입자 사이에 직접적인 결합이 형성되어 다결정체가 천연 다이아몬드에 가까운 경도와 내마모성은 물론 우수한 열전도성을 동시에 갖추게 된다. 결합제의 선택은 결코 사소한 문제가 아니다. 코발트 기반 PCD는 가공성이 우수하여 대부분의 일반적인 인발 공정에 적합하며, 실리콘 기반 또는 열안정형 PCD는 더 높은 온도에서도 구조적 안정성을 유지하므로 열 부하에 민감한 인발 공정에 적합하다.
소결을 통해 얻어지는 것은 단지 ‘금형 블랭크’일 뿐이며, 사용 가능한 금형이 되기까지 아직 상당한 거리가 남아 있다. 금형 블랭크의 미세 구조 설계는 이미 최종 성능에 영향을 미치고 있다. 2026년에 공개된 한 특허는 이중 피크 입도 분포를 가진 PCD 복합 시트를 채택했는데, 거친 입자(10–30 μm)와 미세 입자(0.5–5 μm)를 질량비 60–80∶20–40으로 배합하여, 거친 입자는 골격의 내마모성을 담당하고, 미세 입자는 틈새를 채워 치밀도를 높임으로써 내마모성과 금형 수명의 동시 향상을 목표로 하고 있다. 사방다(四方达)의 다이 블랭크 제조 방법은 표면 공학 방식을 채택했다. 먼저 다이아몬드 미세 분말 표면에 금속층을 코팅한 뒤, 크기가 다른 입자를 비율에 따라 혼합하여 소결함으로써 입자 간 결합 강도와 다이 블랭크의 내마모성을 개선했다. 이러한 공정상의 차이는 PCD 와이어 드로잉 다이의 성능 경쟁이 이미 분말 단계에서부터 시작되었음을 보여준다.
응용의 두 가지 주요 축: 전통적 와이어 소재의 기반 시장과 정밀 제조의 성장 분야
PCD 와이어 드로잉 다이의 응용 영역은 두 가지 측면을 통해 파악할 수 있다. 첫 번째는 전통적인 금속 와이어 가공의 기반 시장이다. 전선·케이블 분야에서 구리선, 알루미늄선 및 고압·중압·저압 케이블 도체의 인발은 PCD 금형에 대한 가장 안정적인 수요원 중 하나이다. 철선 제품 분야에서는 스틸 코어, 도금 철선, 스테인리스 철선, 용접선(가스 보호 용접선 및 플럭스 코어 용접선 포함) 역시 장시간 가동 중 와이어 직경의 일관성과 표면 품질을 유지하기 위해 PCD 금형에 의존하고 있다. 이러한 분야에서 금형에 요구되는 핵심 요소는 내마모성과 수명이다. PCD의 무작위 배향 다이아몬드 입자 구조는 금형 구멍의 마모를 균일하게 만들어 와이어가 원형을 유지하도록 돕고, 타원도 편차를 줄여준다.
두 번째는 정밀 제조와 신흥 응용 분야가 형성하는 성장 시장입니다. 반도체 본딩 와이어는 그중에서도 가장 까다로운 요구 사항이 있는 분야 중 하나입니다. 금선, 구리선, 알루미늄선은 패키징 상호 연결 과정에서 극히 미세한 선경과 매우 높은 표면 무결성을 필요로 하며, PCD 금형의 원형도 유지 능력과 표면 거칠기 제어 능력은 이 단계에서 대체할 수 없는 역할을 합니다. 태양광 실리콘 웨이퍼 절단용 와이어는 PCD 인발 금형을 또 다른 극단으로 이끌고 있습니다. 절단 와이어의 직경은 지속적으로 더 얇아지는 추세이며, 텅스텐 다이아몬드 와이어의 주류 직경은 이미 20–22 라인 구간에 진입했고, 더 얇은 규격에 대한 실험도 진행 중입니다. 와이어 직경이 한 단계 얇아질 때마다 금형 구멍의 정밀도와 마모 안정성에 대한 요구 수준도 한 단계 높아집니다. 또한, 자동차 고압 와이어 하네스용 구리선, 의료용 가이드 와이어, 초전도선 및 귀금속 선재의 인발 공정 역시 PCD 금형을 ‘내마모성 공구’에서 ‘정밀도 보장 단계’로 재정의하고 있다.
