글로벌 와이어 가공 산업이 고속, 고정밀, 저비용 생산으로 전환됨에 따라, 핵심 공구인 폴리크리스탈린 다이아몬드(PCD) 선재 다이 인서트는 소재 설계부터 적용 시나리오에 이르기까지 깊은 변화를 겪고 있습니다. 기존 초경 합금 다이와 비교하여 PCD 인서트의 수명은 약 15~25배 증가하여 다이 교체 가동 중지 시간과 종합 생산 비용을 크게 줄입니다. 그러나 스테인리스강, 텅스텐-몰리브덴 합금과 같은 고성능 소재의 인발 수요를 충족시키기 위해 PCD, CVD 다이아몬드 및 단결정 다이아몬드 인서트는 상호 보완적인 구도를 형성하며 산업 기술 경계를 지속적으로 확장하고 있습니다.
PCD 인서트: 기술 성숙도 및 규모화 적용의 이점
소재 구조 및 성능 특성

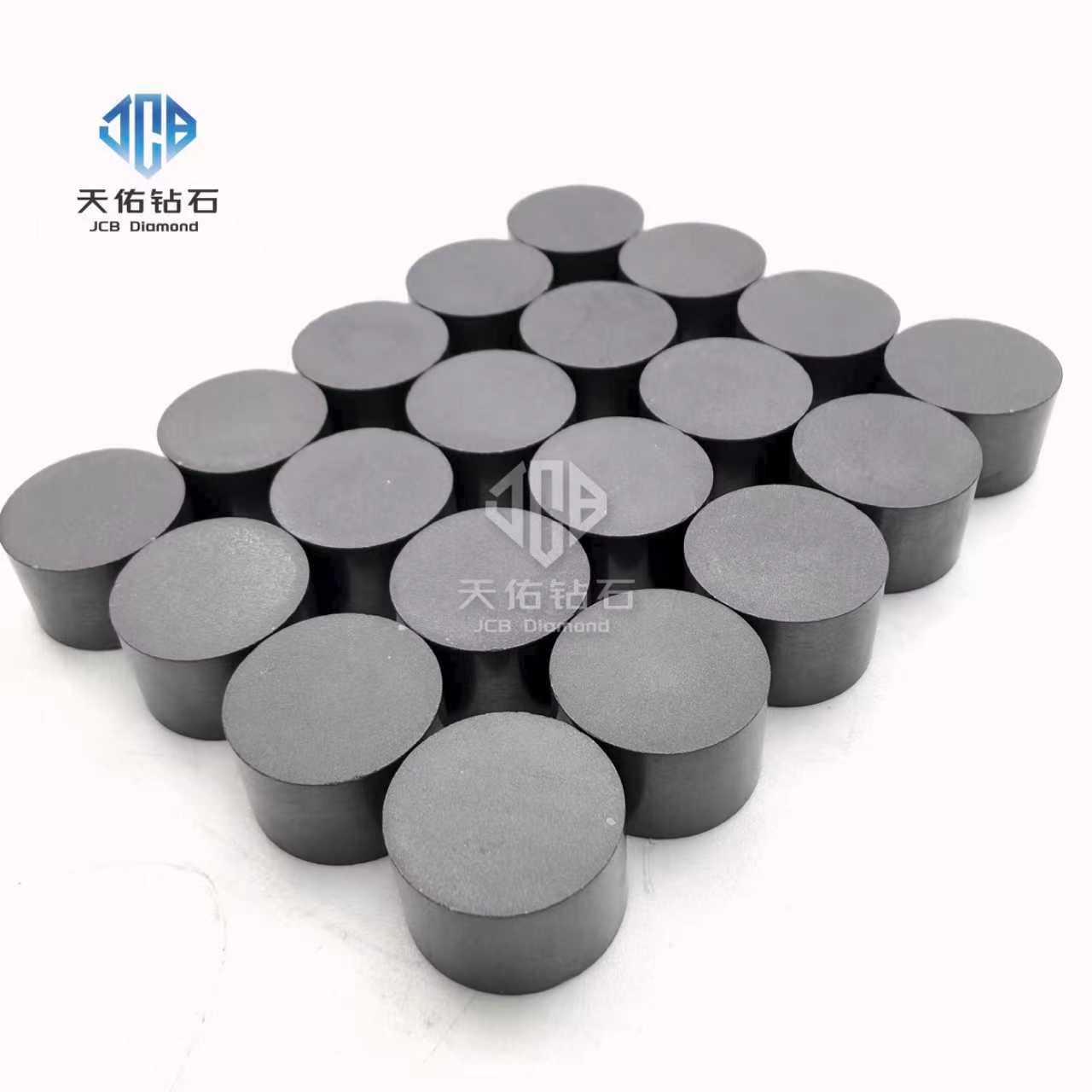

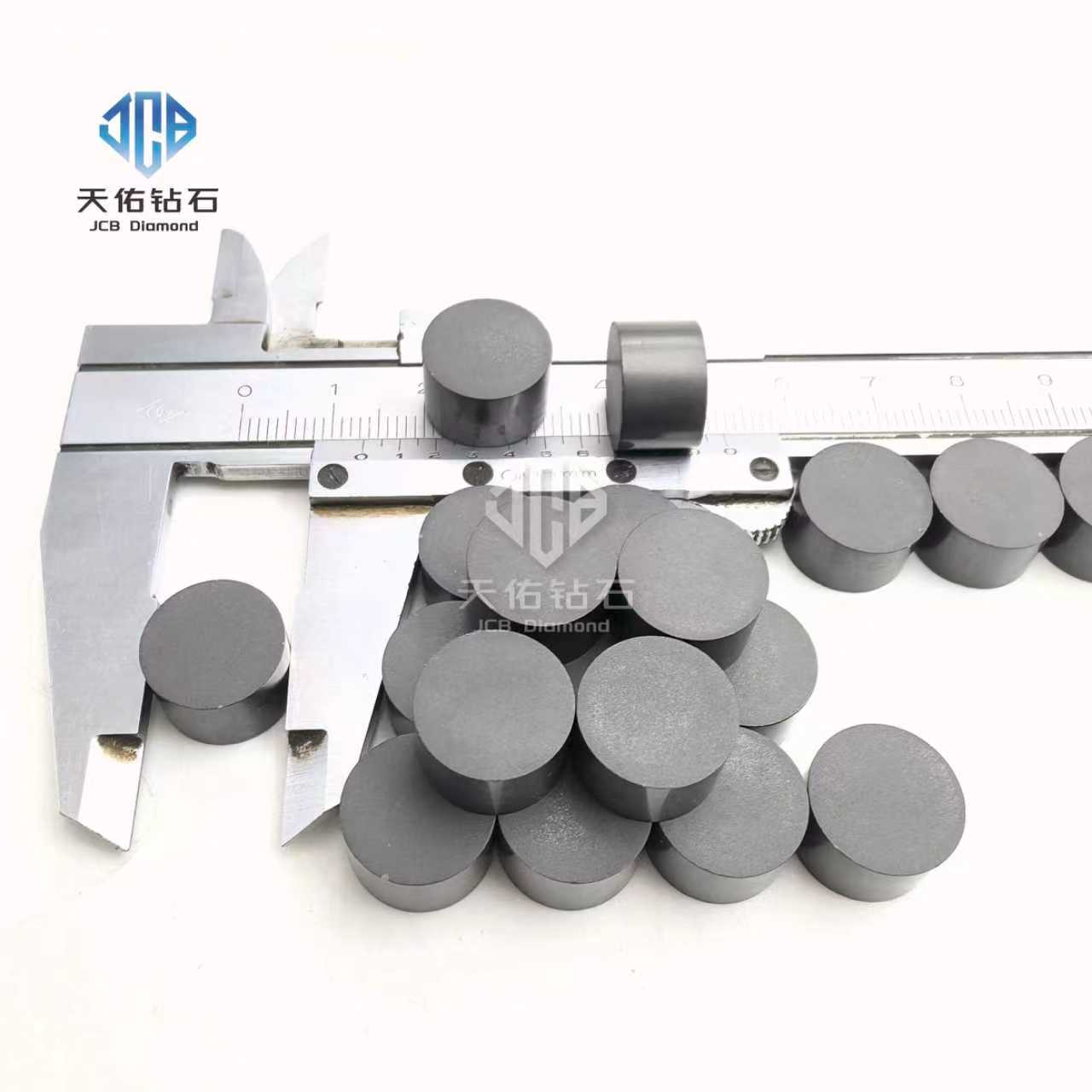

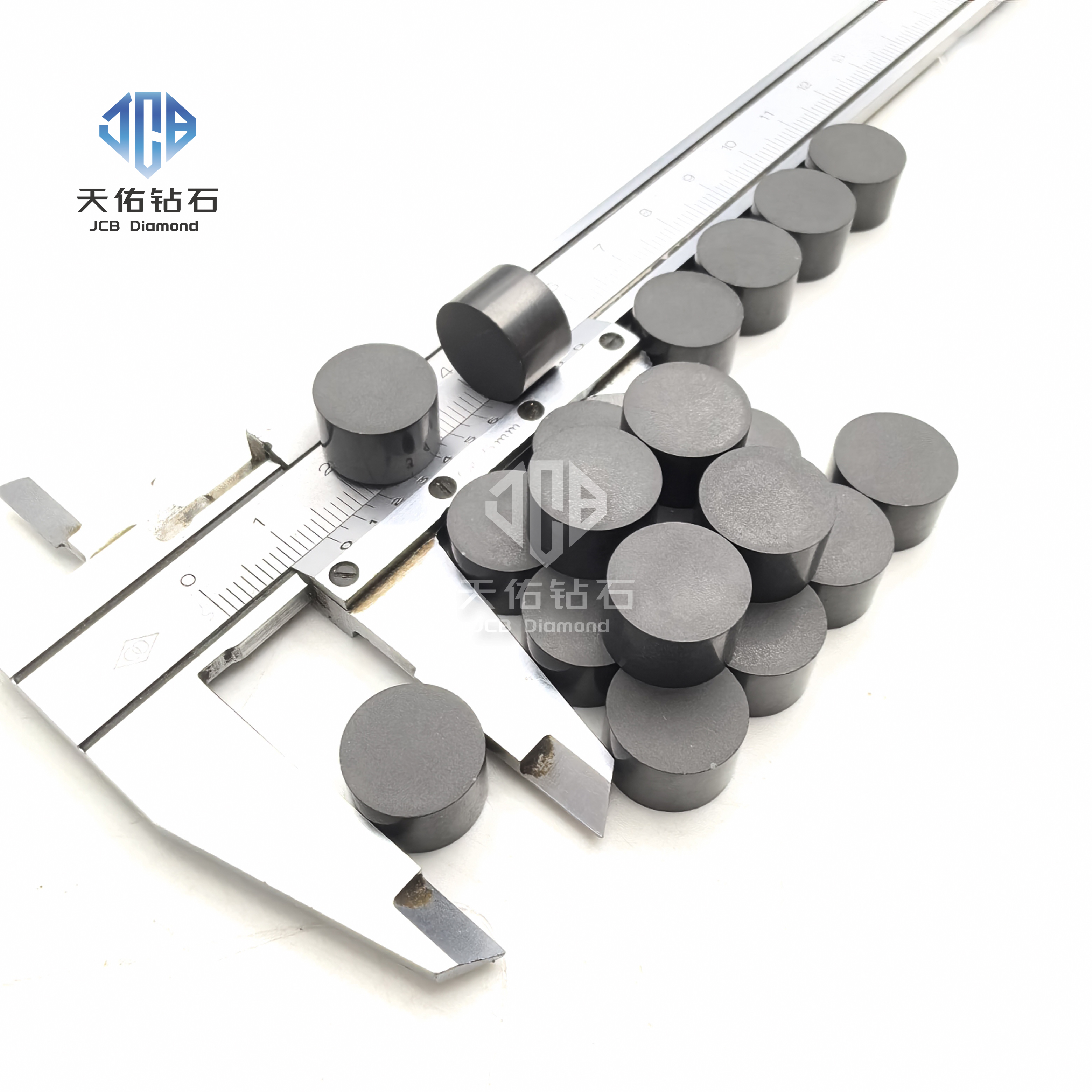

PCD 인서트는 마이크론 급 다이아몬드 입자를 결합제(코발트 또는 실리콘 기반)와 함께 고온 고압에서 소결하여 제조됩니다. 그 거시적 등방성은 다이 홀의 균일한 마모를 보장하며, 단결정 다이아몬드에서 흔히 관찰되는 "타원화" 결함을 방지합니다. 코발트 기반 PCD는 금속 결합제의 존재로 인해 방전 가공(EDM) 및 레이저 가공과 같은 방법으로 효율적으로 처리될 수 있지만, 내열성은 650°C 미만으로 제한됩니다. 실리콘 기반 PCD는 무금속 설계를 통해 1000°C의 고온에서도 열 안정성을 달성하지만, 처리 난이도가 더 높습니다.
경제성 및 적용 시나리오
PCD 인서트는 단결정 다이아몬드 가격의 일부에 불과하며 초경 합금 다이의 수명을 훨씬 능가하므로, 구리 및 알루미늄과 같은 비철금속의 고속 인발에서 주류 선택이 되었습니다. SD 및 CXT 시리즈와 같은 현재 주류 모델은 입자 미세화 기술을 최적화하여 표면 연마 정밀도를 향상시킬 수 있어, 중간 및 가는 와이어 인발 분야에서 천연 다이아몬드를 점차 대체하고 있습니다.
CVD 및 단결정 다이아몬드 인서트: 틈새 분야의 기술적 돌파구
CVD 다이아몬드: 순도 및 열 관리의 이점
화학 기상 증착(CVD) 다이아몬드는 고온 및 저압 조건에서 성장하며, 어떠한 결합제도 포함하지 않으며 더 높은 내마모성, 열전도도 및 내식성을 나타냅니다. 그 홀 가공 범위는 0.02–1.0mm에 달할 수 있어, 스테인리스강 와이어, 텅스텐 와이어, 몰리브덴 와이어와 같은 특수 소재 인발에 적합합니다. 그러나 CVD 다이아몬드의 본질적 취성 및 약한 내충격성은 복합 구조(예: PCD 외층 + CVD 내층)를 통해 해결해야 합니다.
단결정 다이아몬드: 높은 표면 정밀도 적용의 한계
단결정 다이아몬드 인서트는 극히 높은 와이어 표면 거칠기를 달성할 수 있지만, 그 이방성으로 인해 불균일한 마모가 발생합니다. 또한, 자원 희소성 및 높은 비용으로 인해 고품질 표면이 요구되는 가는 와이어 또는 완제품 인발 다이에만 사용이 제한됩니다. 최근 몇 년간 합성 단결정 다이아몬드 기술(예: Element Six, Sumitomo 공정)은 기판 형태학을 통해 전위 밀도를 제어함으로써 비용과 성능의 균형을 맞추려 시도해 왔습니다.
다이 인서트 기술의 최첨단 혁신 및 성능 최적화
코팅 기술 및 구조 설계
나노결정질 다이아몬드 코팅(예: Ajex & Turner의 VNT Nano Split Die)은 다중 다이아몬드 박막의 기상 증착을 활용하여 마찰 계수를 30% 낮추고 생산 효율을 약 3~4% 향상시킵니다. 스테인리스강 다이 하우징과 결합 시, 이러한 코팅은 기존 PCD 다이 수명의 10배 이상에 달할 수 있으며, 연마 유지 관리가 필요 없습니다.
홀 형상 설계의 역학적 최적화
직선형 홀(테이퍼 시리즈)은 평평한 작업 원추면과 명확하게 정의된 영역으로 인해 곡선형(R 시리즈)에 비해 인발력을 20% 낮추고 수명을 3~5배 증가시킵니다. 윤활 영역과 작업 영역을 연장하고 "웨지 효과"를 강화함으로써 고속 인발 중 더 안정적인 윤활막을 형성할 수 있습니다.
재료 변형 개선을 위한 온도 제어 기술
최근 연구에 따르면, 다이에 가열 제어를 적용하는 것(예: Warm Die 기술 WD)으로 와이어 표면 온도를 300°C까지升高시키면, 적층 결함 에너지(SFE)를 조정하여 TWIP 강과 같은 소재의 변형 균일성을 최적화하고 인발 성형성을 33% 향상시킬 수 있습니다.
결론: 기술 시너지가 산업 변혁을 주도
PCD, CVD 및 단결정 다이아몬드 인서트 간의 경쟁과 상호 보완性是 인발 다이가 "범용 공구"에서 "맞춤형 솔루션"으로 나아가도록 추진하고 있습니다. 앞으로 소재 혁신(예: 나노 코팅, 복합 기판), 구조 최적화(예: 직선형 홀 설계, 온도 제어 시스템) 및 지능형 검출 기술의 융합을 통해, 인발 다이 인서트는 항공우주 와이어 및 전자 장치용 미세 와이어와 같은 고급 분야에서 더 큰 돌파구를 실현하여 글로벌 제조업에 새로운 동력을 불어넣을 것으로 예상됩니다.
