ND 와이어 드로잉 다이
JCB 다이아몬드 와이어 드로잉 다이는 사용자가 선택할 수 있도록 다섯 가지 주요 시리즈로 구분됩니다: ND 와이어 드로잉 다이, MCD 와이어 드로잉 다이, PCD 와이어 드로잉 다이, CVD 와이어 드로잉 다이, TC 와이어 드로잉 다이, CVD 나노 와이어 드로잉 다이.
JCB 다이아몬드 와이어 드로잉 다이스는 뛰어난 내마모성과 매우 긴 수명을 자랑합니다. 전자기기, 레이더, 텔레비전, 계측기, 항공우주 등 다양한 분야의 고정밀 와이어는 물론, 텅스텐 와이어, 몰리브덴 와이어, 스테인리스 스틸 와이어, 전선 케이블 와이어, 각종 합금 와이어 등 일반 와이어의 인발에 널리 사용됩니다.
당사의 다이아몬드 와이어 드로잉 다이 재료는 사용자가 선택할 수 있도록 ND 와이어 드로잉 다이, MCD 와이어 드로잉 다이, PCD 와이어 드로잉 다이, CVD 와이어 드로잉 다이, TC 와이어 드로잉 다이, CVD 나노 와이어 드로잉 다이 등 세 가지 주요 시리즈로 나뉩니다. 금, 은, 백금, 황동, 인청동, 알루미늄 등 다양한 유형의 연선과 철선, 스테인리스강선, 니켈선, 크롬선, 몰리브덴선, 텅스텐선, 구리 피복 강선 등 경선 연선에 적합합니다.
제품 구조
| 와이어 부위 명칭 | 경선용 (Hard Wire) | 연선용 (Soft Wires) | 텅스텐, 몰리브덴 | 동선 | 알루미늄선 |
|---|---|---|---|---|---|
| 입구 각도 (Entrance) | 80° | 80° | 80° | 80° | 80° |
| 윤활 각도 (Lubrication Angle) | 35° | 35° | 35° | 35° | 35° |
| 압축 각도 (Compression Angle) | 14° ± 2° | 14° ± 2° | 12° ± 2° | 16° ± 2° | 18° ± 2° |
| 베어링 영역 (Parallel zone) | 0.2 ~ 0.5 D | 0.2 ~ 0.6 D | 0.2 ~ 0.8 D | 0.2 ~ 0.5 D | 0.2 ~ 0.5 D |
| 감압 각도 (Decompression Angle) | 25° ± 5° | 25° ± 5° | 25° ± 5° | 25° ± 5° | 25° ± 5° |
| 출구 각도 (Exit) | 60° | 60° | 60° | 60° | 60° |
| 명칭 | 장점 | 적용 분야 |
|---|---|---|

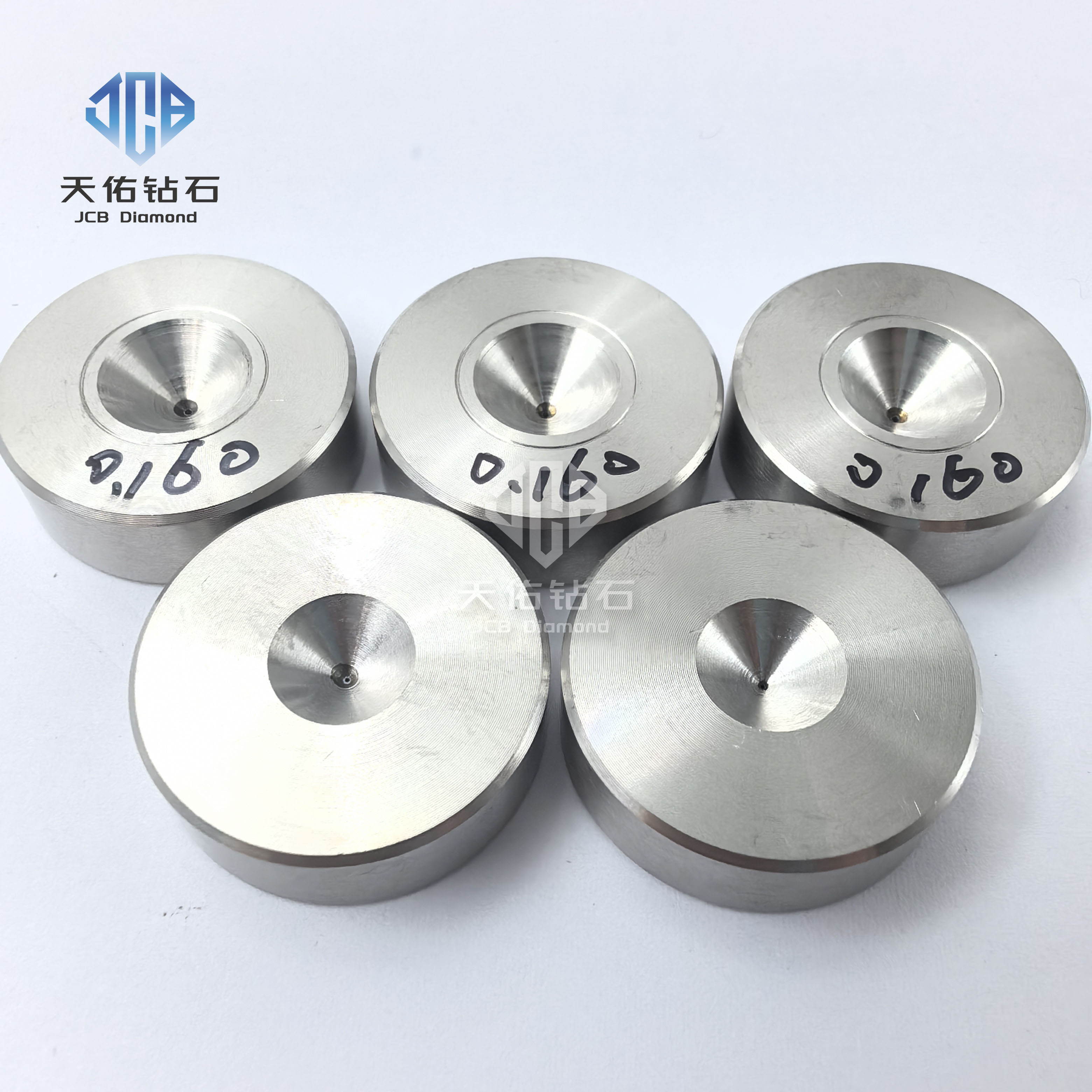

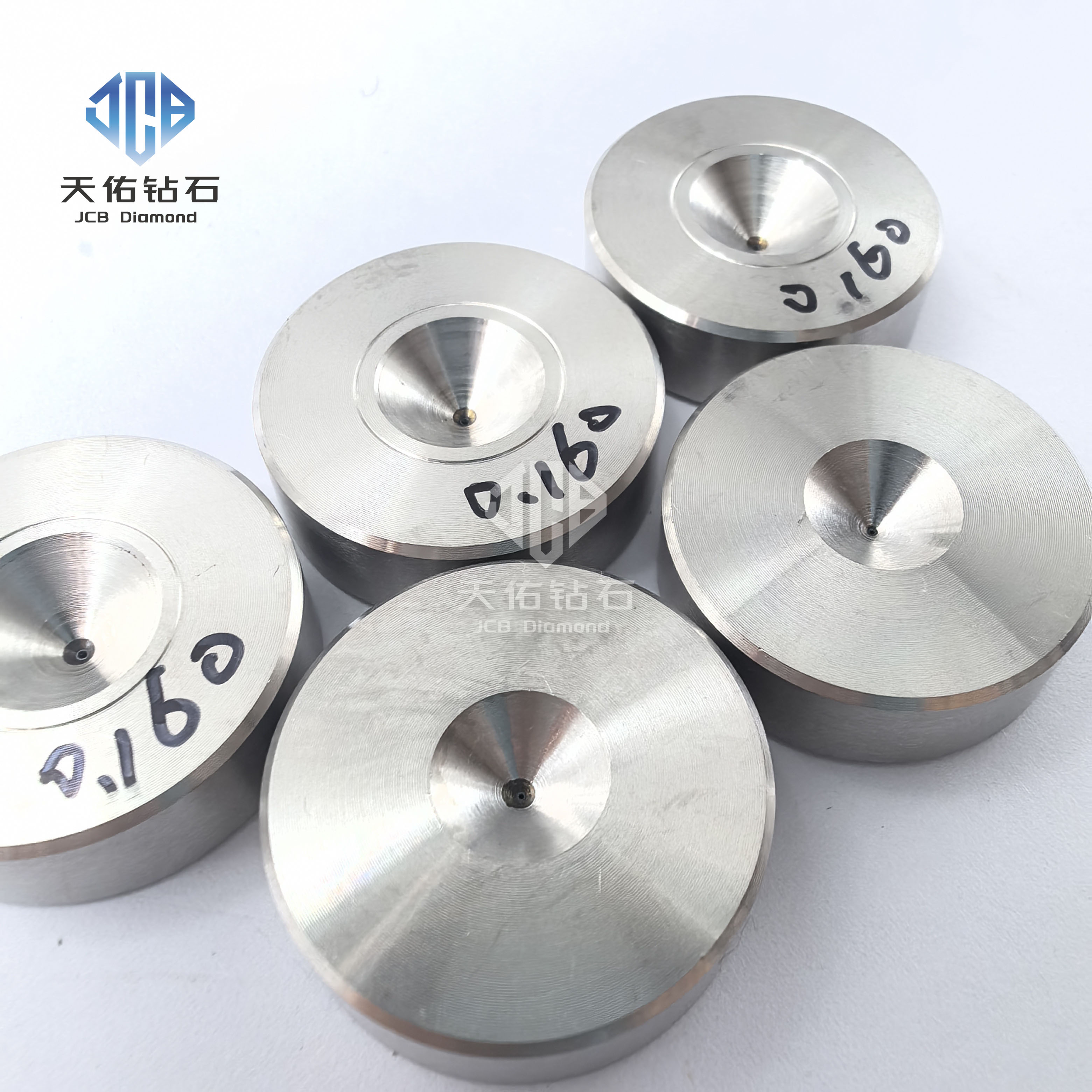

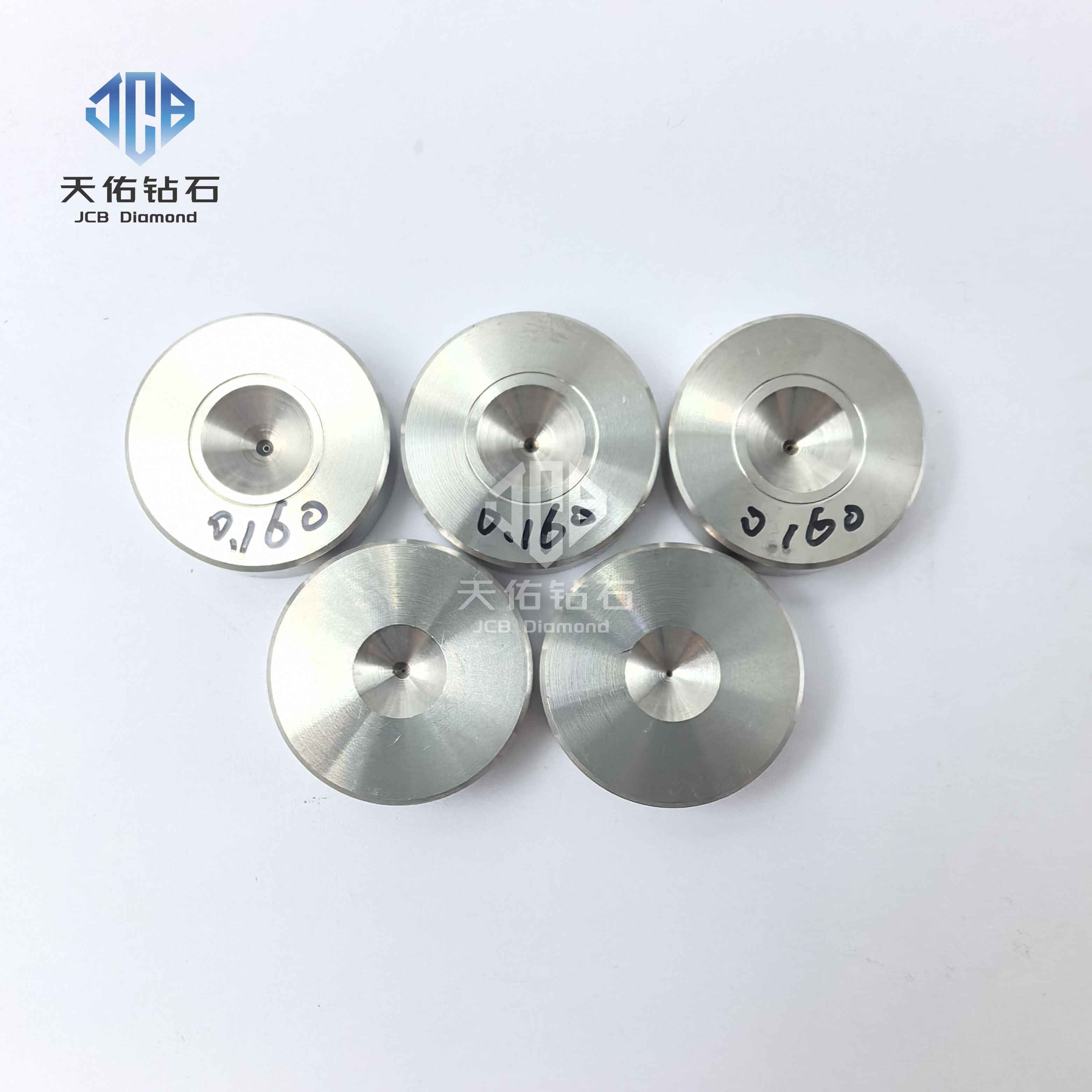

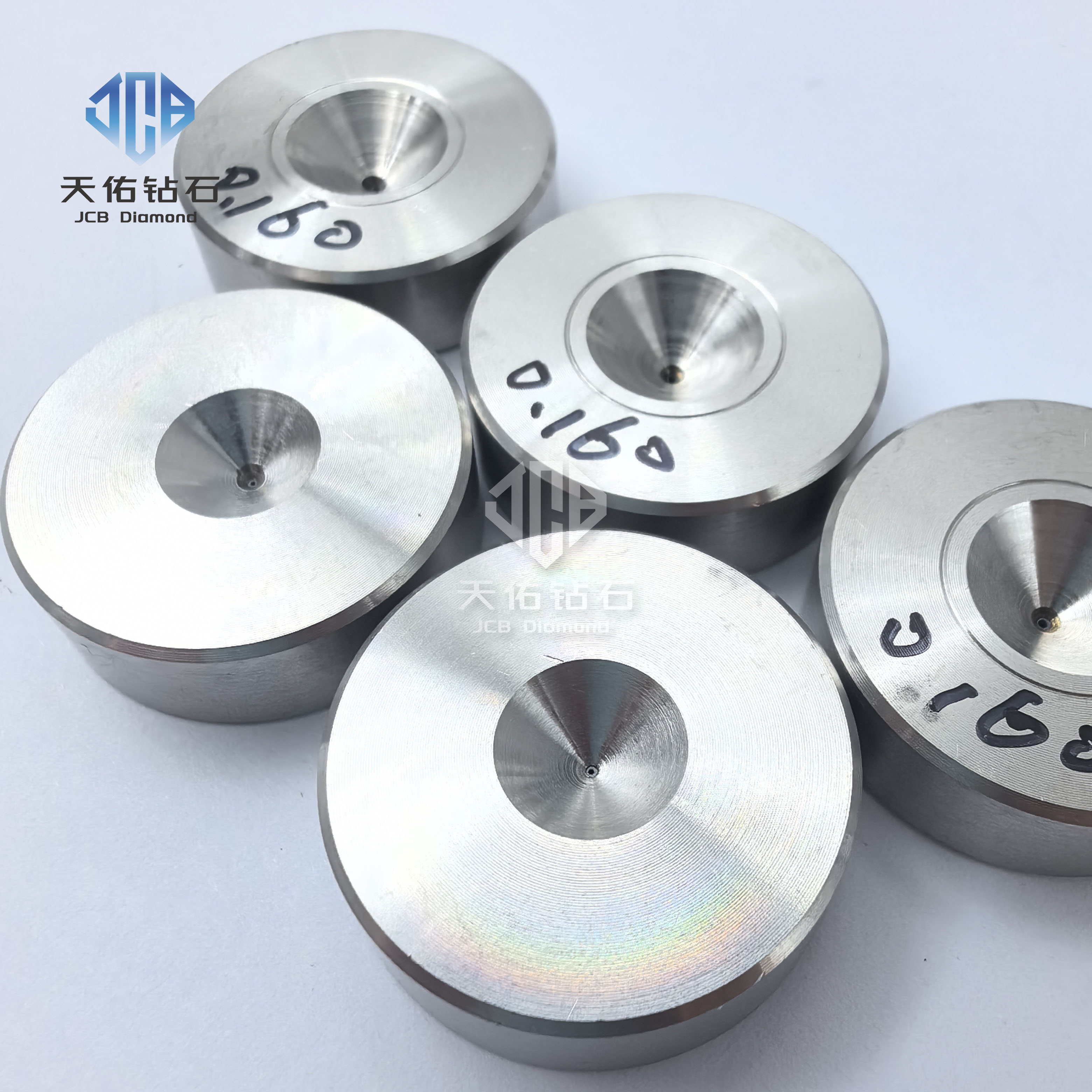

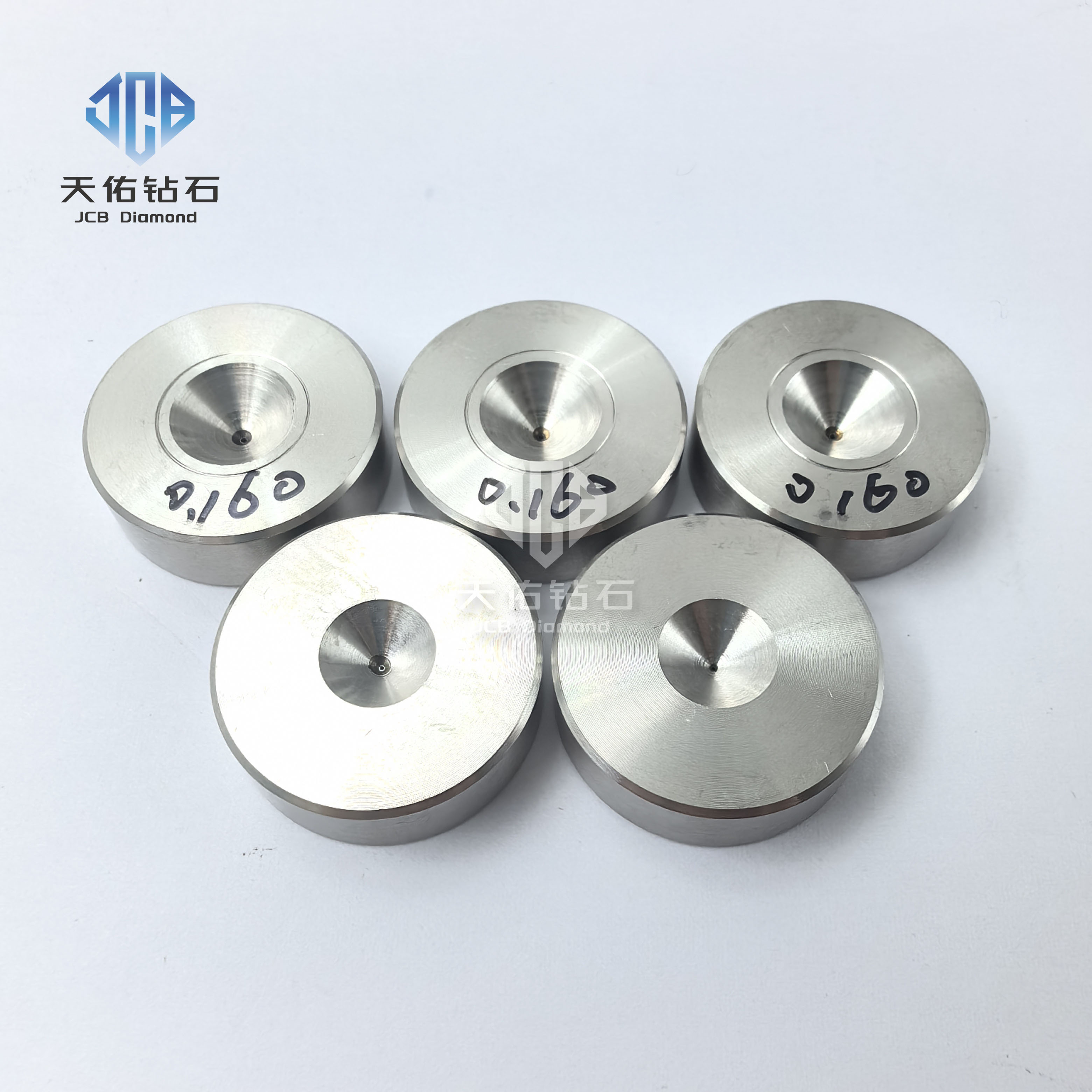

| ND 다이스 (천연 다이아몬드) | 초고경도, 탁월한 내마모성, 정밀한 다이스 홀, 우수한 표면 조도, 낮은 마찰 계수, 긴 수명을 제공하여 고정밀 애플리케이션에서 안정적인 인발 성능과 일관된 와이어 품질을 보장합니다. | 정밀 산업 분야에서 동, 금, 은, 텅스텐, 몰리브덴의 극세선 및 초극세선 인발에 사용됩니다. |
| MCD 다이스 (단결정 다이아몬드) | 고표면 조도, 고경도, 우수한 내마모성, 높은 정밀도를 자랑합니다. 장기간 인발 공정에서 와이어의 표면 조도와 정밀도를 보장할 수 있습니다. | 직경 0.0015mm ~ 1.5mm 범위의 모든 종류의 연선 및 경선 인발에 적합합니다. |
| PCD 다이스 (다결정 다이아몬드) | 등방성(방향성 고려 불필요)이며, 우수한 인성, 고경도, 내마모성, 높은 정밀도 및 표면 조도를 가집니다. 장기간 인발 공정에서 와이어의 표면 조도와 정밀도를 보장할 수 있습니다. | 직경 0.05mm ~ 30mm 범위의 모든 종류의 연선 및 경선 인발에 적합합니다. |
| CVD 다이스 (화학기상증착 다이아몬드) | 고경도와 내마모성을 지닌 다결정 순수 다이아몬드입니다. 다결정 및 단결정 다이아몬드 다이스의 장점을 결합하여 천연 다이아몬드에 준하는 다이스 홀 정밀도, 광택 및 안정성을 제공합니다. 또한 높은 표면 조도, 고온 내성을 갖추고 있어 장시간 인발 공정에서 와이어 표면 품질과 정밀도를 유지합니다. | 직경 0.05mm ~ 1.0mm 범위의 모든 종류의 연선 및 경선 인발에 적합하며, 특히 고온 인발에 적합합니다. |
| TC 다이스 (초경합금) | 고경도, 탁월한 내마모성 및 강한 내충격성을 제공합니다. 고하중 상태에서도 다이스 형상을 유지하고 우수한 치수 안정성을 제공하며, 중간 정밀도 및 대량 인발 작업에 비용 효율적입니다. | 일반 산업 및 엔지니어링 응용 분야에서 강선, 동선, 알루미늄선 및 합금선 인발에 사용됩니다. |
| CVD 나노 다이스 | 높은 표면 경도, 우수한 내마모성 및 강한 코팅 밀착력을 강인한 기재와 결합하여 안정적인 홀 형상, 매끄러운 와이어 표면, 감소된 마찰 및 연장된 수명을 제공하며, 천연 다이아몬드 다이스보다 낮은 비용으로 이러한 이점을 실현합니다. | 중대량 산업용 와이어 생산 분야에서 강선, 동선, 알루미늄선 및 합금선 인발에 사용됩니다. |
